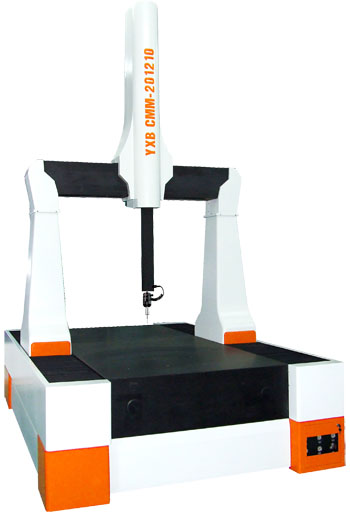

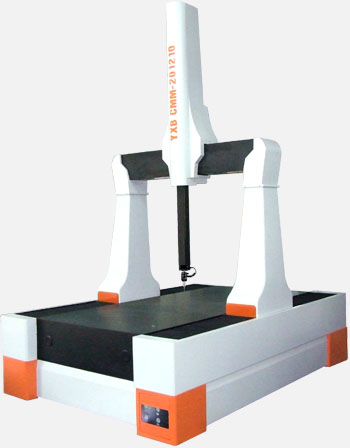

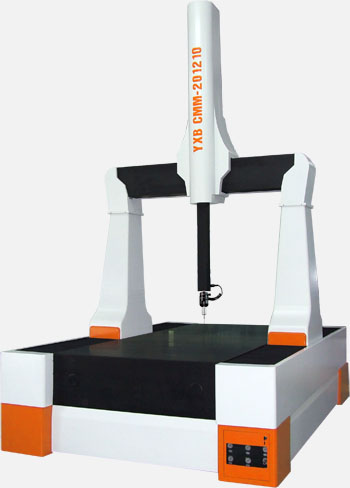

YXB-龙门式三坐标测量机

图片可能与实品有些许差异，仅供参考

• 高精度,高灵活性,快速测量,磨合性强,稳定性高,良好的操作性
• 花岗岩平台,持久耐用,安全可靠
• 三轴均采用四面环抱气浮轴承
• 采用美国RationalDMIS三坐标测软件,图形化输出报告
• X轴与Z轴采用花岗岩导轨,具有很好的钢性和稳定性,对温度变化不敏感,受潮湿和尘埃的影响小
• 根据客户测量需求量身订做

测量精度(有三种选择):
(1)	2.5 + L/300 μ
(2)	2.5 + 2L/300 μ
(3)	2.5 + 4L/300 μ

桥式三坐标测量机介绍

测量机行程与特点

三坐标测量机图片欣赏

龙门式三坐标测量机-三坐标测量机制造商深圳壹兴佰出品

壹兴佰公司新设计龙门结构可满足大尺寸工件的测量需要，从而可减少工件的上／下料时间，同时允许操作者在操作时能够靠近被测工件．龙门式测量机系列,能够有效地完成测量工作,同时保持高精度，也可完成大型和超大型工件的测量和对于复杂形状和自由曲面的测量.
龙门式测量机,由于其开放设计的结构在大型工件的检测方面具有良好的高精度,快速测量,高磨合性.可用于测量巨型工件,如船用发动机,汽车模具,空间飞船,巨型叶片等等.

多种配置可选功能强大

测量范围从YXB-201210(XYZ):1200×2000×1000mm到5000×12000×3000的测量行程,满足你的测量需求;壹兴佰公司拥有一支定制团体,专业为客户测量需求进行量身订做行程,以最适后的行程来测量你的工件模具.另外配置方面:除了标准配置外,另外有多种选择可供选择,自由选择配置,配置不同,价格也随之变化.除了最基本的接触式测量功能以外,如果接上影像头,就可以进行非接触式测量,进行影像测量,又可以作复合式测量仪;如果加上激光测量头,就具有激光测量功能;可谓是一机多用.

龙门式三坐标测量机应用范围

龙门式三坐标测量机强大的功能,高灵活性的测量环境,快速的测量速度,高可靠性的测量莲功能,可满足各种特殊的测量应用,如航空、航天领域、机床等领域的超大工件的精密测量需要,特别是齿轮的测量,齿轮的检测直径可达3800mm;同时,也可适用于不同的测量环境如对超大,超重的测量体进行的测量.另外,扫描测头系统可携带高长度的测头加长杆,以完成各种复杂面的扫描.
龙门式三坐标测量机

壹兴佰缔造世界级三坐标测量机

行程范围：

详细规格:
测量行程:	X×Y×Z(mm)	1200×1500×1000
外形尺寸:	L×W×H(mm)	2200×2500×4000
工件限重:	1200 kg

机型系列

行程范围(mm)

龙门式三坐标测量机系列

1200×2000×1000

1200×2000×1200

1200×3000×1200

1200×3500×1000

1500×4000×1000

1500×5000×1500

3000×5000×2600

5000×12000×2000

配置信息：

配置名称	配置列表
	配置1	配置2	配置3
测量器具	YXB	Renishaw
光栅尺	Renishaw	RSF	HEIDENHAIN
电机	SANYO
控制系统	YXB	Renishaw	Pantec
机身结构	气浮结构
台面材料	大理石平台
测量软件	RationalDMIS
