非接触式在线影像分中定位显微镜，对于一些细小边角尺寸测量快捷方便。光学坐标定位仪（又称二维机床影
像仪、工具显微镜），它是非接触式二维测量描准器，镜中有十字光标，人工肉眼直接识别要测量的部位，数
字数值看机床的控制面板，常用于CNC加工中心、火花机在线测量，快速寻边、分中、定位、角度测量；尤其
是卡尺、千分尺、测量头无法测量到的边角及细微尺寸，用二维在线影像仪测量非常容易。













【主要用途】

光学坐标定位仪OT-20X主要用于：机床、铣床、加工中心、数控铣床、火花机等机床在机测量，光学定位，具有
准确无误、工效快捷、耐用寿命长等优点，可以随时实现在线检测；具有高精度两坐标测量仪和工具显微镜的功能。

【产品特点】

  ●铣床、数控铣床、加工中心等配上光学坐标定位仪,立刻具有高精度两坐标测量仪和工具显微镜的功能;
  安装方便,直接装夹在刀柄或机头上,测量时无需接触,无需拆卸工件,可随时检测工件,轻松实现在线测量；

  ●用于工件找正、分中、内外直径、长度尺寸、圆弧、角度等测量,快捷精确；
●内置1000 mAh可充锂聚合物电池,电力持久,视野范围清晰明亮；

 ●光学坐标定位仪在德国、瑞士、日本等发达国家的机械制造业中被普遍采用；

 ●十分钟便可掌握,无须专门培训；

 ●少花钱,作用大,千元胜万元。

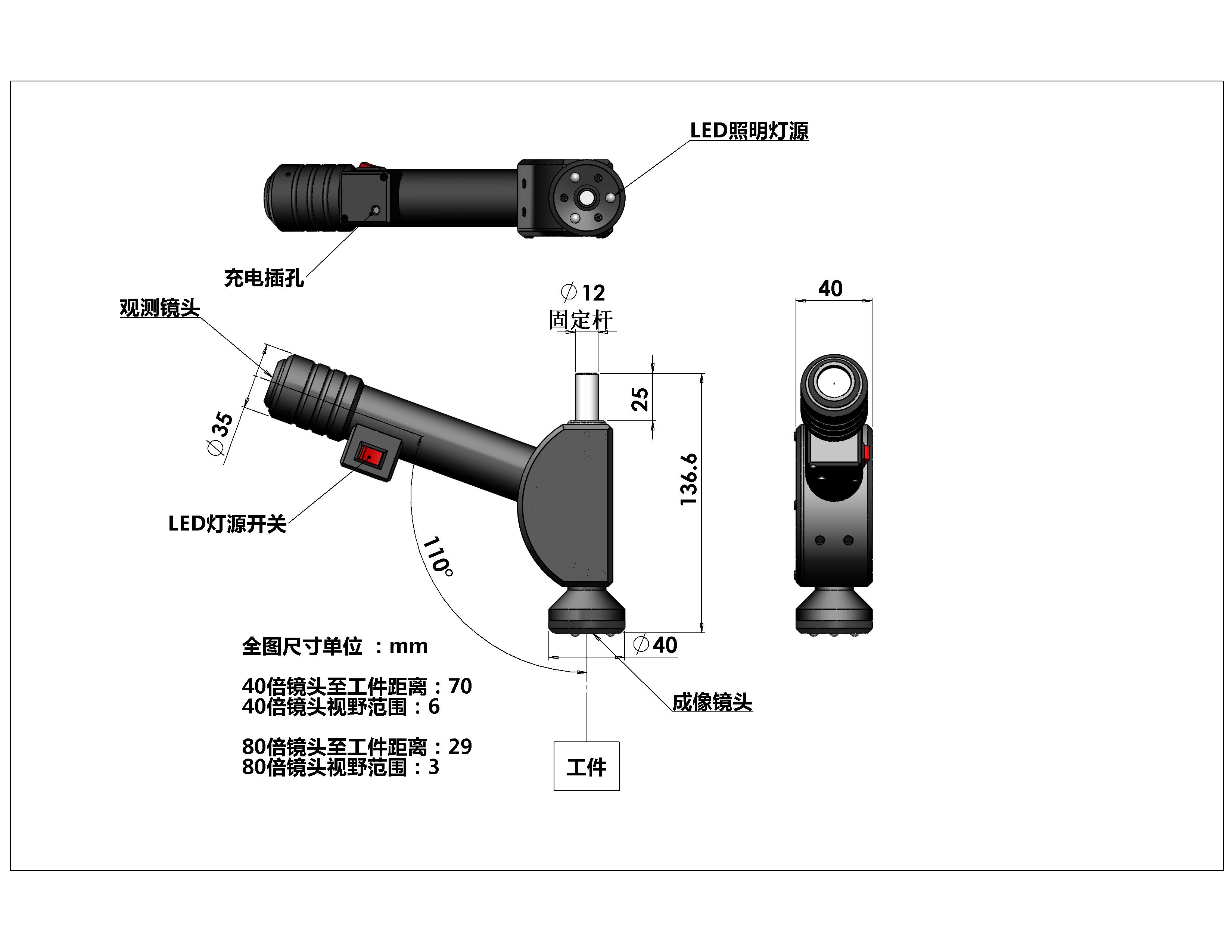

【产品参数】

      固定拉杆：Φ10 mm；

      光源参数：6 LED；

      电量显示：4 LED；

       防护等级：IP67；

      充电时间：1小时；

      照明时间：8小时；

       产品尺寸：140*205*40 mm；

      防护箱尺寸：280*250*110 mm；

      密码锁设置：初始密码0000，旋转180度按下更改密码；

【使用范围】

1.、用它在机床上测量大型工件的精密部位和复杂的关键部位，方便且所测量的数据准确，准确度在 ±0.005 mm。
（1500 mm以上的大游标卡尺既贵且笨又不准）；

2.、光学坐标定位仪的分中功能比分中棒有以下的优点：不怕磁、分得准、分得快，又可以分中Φ2 mm以下的小
孔，准确度为±0.005 mm；

3、用它的测量功能时，比游标卡尺：精度高，许多游标卡尺无法测量出的尺寸，用它变得轻而易举；

4、 用它测量各圆孔、圆柱、方孔、方柱的孔距、小槽的槽的槽距，最方便、最适用。还可以测量大小工件的角度；

5、用它校正工件，确定复杂工件的加工基准位置，不需高级技工、高级模具师，三个月工龄的员工使用它胜过高
级技工、高级模具师使用其它通用工具，也就是七分工具三分技术的原理。

6、用它测量各圆孔、圆柱、方孔、方柱的坐标位置，是最方便最有效的工具，测量各型腔的座标位置，坐标定位
仪是首选工具。用来二次元抄数也可以；

7、电脑锣、CNC加工中心用它不需要多次挽刀跟刀，一把刀便能完成±0.007 mm的精加工，省刀省时；

8、一个工厂有了光学坐标定位仪，各种有电子尺的机台均具有两次元测量仪功能，因为测量头可随时安装在各种
有电子尺的机床上。

【安装与使用方法】

1、首先打开包装盒，取出光学坐标定位仪，检查各部件是否正常(例如 LED灯,开关,充电器等部件)；

2、用夹头将光学坐标定位仪夹上,并安装到机床或加工中心等适用设备上面；

3、然后就可以开始进行测量工作；

4、具体测量使用方法,请参照后面图示进行测量；

【设备保养】

1、测量时,在周边光线太暗或看不清的情况,请开启LED灯源;在测量之前；

  最好先检查电池是否足够使用,如果发现电池电源不足,请接上电源进行充电或直接插上电源进行测量；

2、虽然本产品采用全密封式设计,但是希望在使用时请注意保护好设备， 以免有油污进行产品内部,导致镜片染污，
如果发现染污情况,请联系我司,切免拆卸产品,如拆卸产品,所造成的后果,一概以用户负3、如果在长时间不用
的情况下,请将电源拔掉,并擦拭干净。
