全自动无线发射测头



产品名称:全自动无线发射测头 返回
产品简介

AC100-2BT30测量系统以零件为基准自动分中、自动修正坐标系自动刀补;
主要效果:提升制造品质,确保产品合格率;降低做零件基准的制造成本及
外型加工工序;批量分中一次完成;首件调机、打样、确定生产方案方便快
捷。高精度全自动机床测量头与测量软件配合使用,在线补偿机床加工误差,
提高
机床精度,减少人为干预,稳定性好。

媒体价格:Automatic wireless transmitting probe (单位:RMB)










【主要用途】

批量产品生产企业:如:手机中框、边框、电子、汽车零配件、五金加工、塑胶产品等加工制造行业……

【适用机床】 CNC加工中心、等各种数控机床。


【主要功能】

1、自动分中找正工件,自动更新零件加工坐标系;

 AC100-2-BT30是一种以零件为基准的加工技术。用测量头保证工件的加工精度,降低做零件基准的制造成本,产品的外型尺寸
及夹具精度变得不重要,甚至可以省略产品的  外型加工工序。

2、消除加工精度的分散变化;

3、批量产品自动分中;

4、首件产品调整机床节省时间精度可靠 ;

    与三坐标测量机相同的方法,进行标定,可快速调机定位,节省了调机的辅助时间,将工件调整、装夹、
首件打样、送检等待的传统工序转化为产能,增加收益。

5、断刀检测,用检测零件尺寸的方法识别断刀;

编程自动检测,每加工10个工件或N个零件,自动检测一次,发现异常自动停机报警,降低废品率。

6、刀具磨损检测用检测工件的方法识别刀具磨损;

灵敏度0.003mm,零件尺寸超差立刻报警功能。每加工10个工件或N个零件,自动检测一次,发现异常
自动停机报警,降低废品率。

7、零件精度自动补偿功能;

用测量头检测工件,发现精度偏差多少,刀具直径自动补偿多少。首件生产调整机床,节省时间,
精度易保证。

8、深度、宽度、内径、外径等测量功能;

9、机床返程间隙自动显示功能;

时时提供机床返程间隙参数,确保机床返程间隙调整小于0.0015mm


【技术参数】

1、  AC100-2-BT30测量头为5向触发测头:±X,±Y+Z

2、  单向重复精度≤1μm

3、  测量超程范围:单边15°

4、  触发寿命:≥1000万次触发

5、  Z轴正向保护距离LF-5mm,MF-3mm,EF-2mm

6、  正负极电源供电电压:5.0V24V

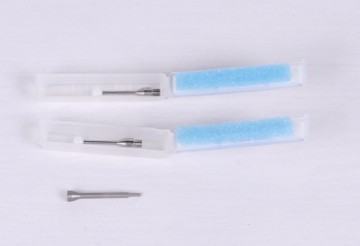

7、 可配测针类型:通用M3螺纹系列测针

8、  测头弹力类型:LF(低弹力),SF(标准弹力)MF(中弹力),EF(高弹力)

9、   防油防污,防护等级IP67
